HQ-1008璇进漩涡流量计
产品型号：0-100
应用领域：
产品推荐：
- 产品概述
- 性能参数

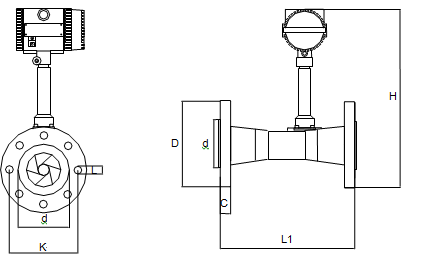

- 外形结构
- 选型指南
- 安装指导
一、 产品概述
旋进流量计是一种具有广泛用途的速度式流量仪表。它可用于绝大多数气体、液体和蒸汽的流量计量、测量、控制。
旋进流量计具有非常独特的介质通用性，其仪表系数对不同介质是通用的。
旋进流量计与涡轮流量计比，无运动部件，具有更高的稳定性和可靠性。
旋进流量计与涡街流量计比，几乎无需直管段，可测下限更低，量程更宽，精度高于涡街流量计。
旋进流量计与涡街流量计比，可测介质粘度更高，可达30mPas.
旋进流量计组成的流量测量系统简单，便于维护，具有较好的经济性。
HQ-1008系列旋进流量计是采用德国技术推出的新一代旋进流量计。该系列旋进流量计严格遵循可靠性原理进行设计，采用结构简化的优化设计方案，全系列产品零部件实现高度通用性和互换性；电路组件选用具有高可靠性指标的新型元器件，采用表面贴装工艺，摒弃了电位器、接插件等低可靠性元件，整机可靠性指标显著提高。
二、 工作原理
旋进流量计起旋器使沿轴向进入的介质发生旋转。在这种旋转的中心形成涡核，涡核在逆流的作用下形成二次螺旋形旋转。（图一）
这种二次旋转的频率与流量成正比，如内部几何形状良好，则在很广的流量范围内呈线性。旋转频率由压电传感器检测。
旋进流量计是一种具有广泛用途的速度式流量仪表。它可用于绝大多数气体、液体和蒸汽的流量计量、测量、控制。
旋进流量计具有非常独特的介质通用性，其仪表系数对不同介质是通用的。
旋进流量计与涡轮流量计比，无运动部件，具有更高的稳定性和可靠性。
旋进流量计与涡街流量计比，几乎无需直管段，可测下限更低，量程更宽，精度高于涡街流量计。
旋进流量计与涡街流量计比，可测介质粘度更高，可达30mPas.
旋进流量计组成的流量测量系统简单，便于维护，具有较好的经济性。
HQ-1008系列旋进流量计是采用德国技术推出的新一代旋进流量计。该系列旋进流量计严格遵循可靠性原理进行设计，采用结构简化的优化设计方案，全系列产品零部件实现高度通用性和互换性；电路组件选用具有高可靠性指标的新型元器件，采用表面贴装工艺，摒弃了电位器、接插件等低可靠性元件，整机可靠性指标显著提高。
二、 工作原理
旋进流量计起旋器使沿轴向进入的介质发生旋转。在这种旋转的中心形成涡核，涡核在逆流的作用下形成二次螺旋形旋转。（图一）
这种二次旋转的频率与流量成正比，如内部几何形状良好，则在很广的流量范围内呈线性。旋转频率由压电传感器检测。
